ADXK-Ⅰ大容量高速开关装置
发布日期:2017-06-12 浏览次数:1548

大容量高速开关装置具有很强的开断短路电流的能力。它以电流瞬时值和电流变化率di/dt为判断,通过DSP、DDS技术,可在1/4个工频周波内,将短路电流迅速切断,使电气设备得到可靠保护(切断时,短路电流尚处于起始阶段,远未达到预值)。本装置的关键技术处于世界领先水平。


组成部分

装置由高速隔离器、特种熔断器、限压器、暂态电流互感器、脉冲变压器、控制器等主要元件组成。


型号及参数

型号的含义  如图

主要技术参数  如图



使用环境

环境温度:-25℃—+40℃;

相对温度:日平均不大于95%,月平均不大于90%;

海拔高度:不超过2000m(特殊情况可做到4000m);

地震烈度:不大于8度。


服务内容

协助用户进行短路参数及整定值计算,并提供设计方案;

根据用户提供的现场尺寸,本公司负责柜体设计;

应用户要求,本公司协助现场安装与调试,并负责技术指导;

本公司可为用户代保管隔离器等备件,需更换时,本公司将以最快的交通工具24小时内到达现场。


安装运行及维护

安装后应进行产品主绝缘的工频耐压试验;

投运前应对装置启动值进行整定和校验;

当系统发生短路故障,变电站馈线断路器跳闸,应及时检查隔闻器组件是否动作,检查电子控制器各信号指示是否正确;

产品动作后,应及时更换隔离器和特种熔断器;

定期进行产品巡视,随大修周期检测产品主要部件性能。



用户须知

订货时应提供:系统参数及主接线图;

系统预期故障电流水平及限流要求;

现场设备布置尺寸;

安装环境,安装方式及运行方式。

运输和储存时,不得遭受水汽或有害气体侵蚀,不得受到严重的机械撞击;

产品存放处应空气流通,环境温度不高于+45℃,相对温度不高于95%;

供货周期为合同签订后40天,若有特殊要求另行协商。


发电厂分支母线及厂用变的保护


当发电厂分支母线生发相间短路时,发电机和系统同时向故障点提供短路电流,采用封闭母线投资大,操作和维护不方便,采用发电机专用断路器,开断时间长,不限流。采用ADXK可以解决上述问题。励磁变分支与同步发电机的端口应用与类似。


旁路限流电抗器

限流电抗器在限制故障电流的同时,存在三个问题,一是能耗损失大,常年运行是一笔不小的开支;二是大型设备启动时,电抗器上压降很大,影响供电质量;三是无功损耗大,使系统功率因素下降,需增加电容器进行无功补偿。

若在电抗器上并联一台ADXK装置,运行时电抗器即被短路,电抗器上电流很小,能耗降低,可以避免大负荷投运时的压降,同时还改善了系统的功率因素。

当系统短路时,ADXK快速开断,电抗器投入运行,限制短路电流,同时保主重要用户供电不间断。

在新建系统中,设计时可加大电抗器阻抗,以减小负荷侧断路的开断电流,节约投资。



降低系统扩建或并列运行的投资

利用ADXK可使分段母线闭环运行。这种运行方式能提高供电可靠性,能均衡多台变压器的负荷,减小大负荷启动时产生的压降,保证供电质量。

当系统发生短路时,ADXK即将两段母线快速分裂开。这样,在变电站扩建或增容时,改装负荷侧断路器只需要考虑开断单台变压器的短路电流,无须更换所有断路器,可节约投资。

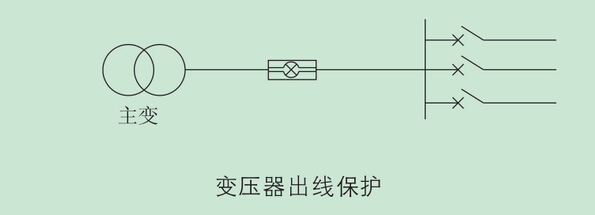

变压器出线保护

在短路电流罗大的系统中,一般采用限流电抗器串联断路器来限制短路电流保护变压器;利用ADXK良好的限流特性,直接替代电抗器串联断路器来保护变压器,节约成本。
